Klima Bakır Boru Altyapı

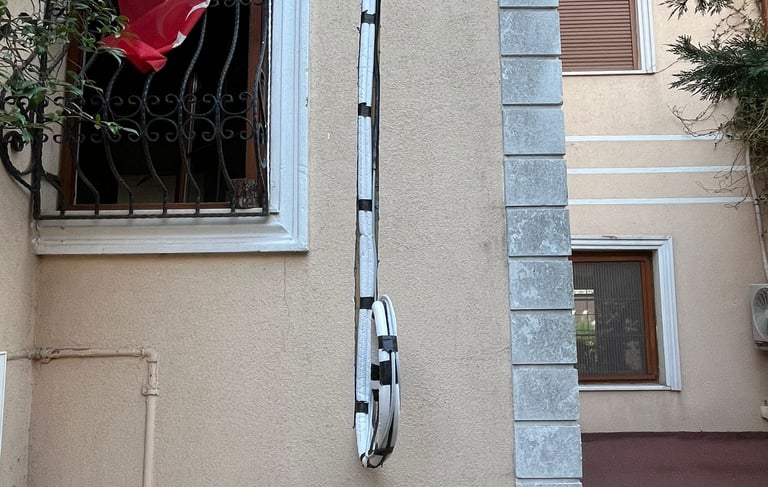

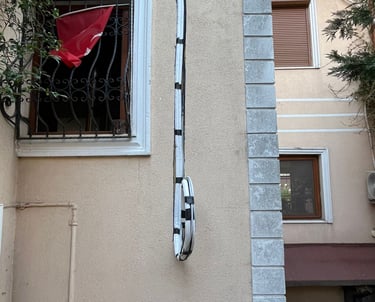

Split Klima Altyapı- Ankastre Klima Tesisatı

Firmamız kapasitesine,gaz tipine ve cihaz tipine uygun split sistemler için ankastre klima altyapılarında size özel çözümler sunar. Evinizin Görsel olumsuzlakdan uzak tutarak konfora yaklaştırıyoruz.

Multi Split Klima Altyapı- Ankastre Klima Tesisatı

Multi split klima bakır boru altyapı tesisatlarında cihazların tiplerine kapasitelerine göre ve dış ünitenin taşıyabileceği metrajlara özelliklere göre çekilir. . Multi Klimalar için 2 ila 8 tesisat çekilebilir. Özellikle Villa prjeleri ya da kullanımında yaygın olan bir uygulamadır.

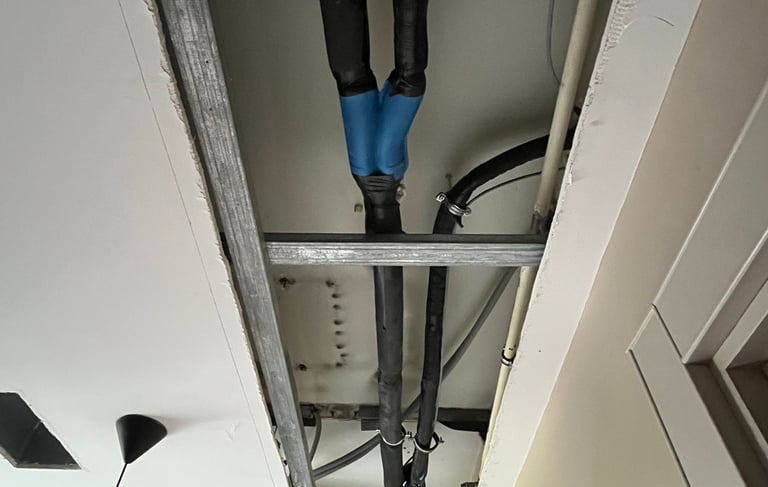

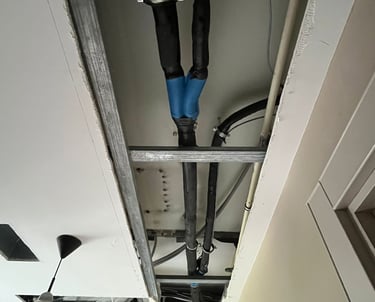

Vrf Klima Hazır Altyapı Tesisatı

Diğer bireysel sistemlere göre daha detaylı bir çalışma yapmak bakır boru çaplarını ve cihaz tiplerini hesaplamak tesisatı Vrf standartlarına göre detaylandırıp sistem azot testinde bırakılmalıdır. Uygulama yapılacak marka kesinlikle önceden belirlenmelidir.

Sıkça Sorulan Sorular....

1. Ankastre klima tesisatı (bakır boru hattı) alüminyum olabilir mi?

Soğutma sektöründe yüksek ısı iletkenliği, korozyon direnci ve esnek yapısı nedeniyle genellikle bakır boru tercih edilir. Alüminyum borular maliyet açısından avantajlı olsa da, bakıra göre daha düşük korozyon direncine sahip olup, zamanla gaz kaçağı riskini artırabilir ve mekanik dayanımları daha zayıftır. Uzun vadeli verimlilik ve dayanıklılık için bakır boru kullanımı önerilir.

2. Split ya da multi klima tesisatlarında bakır boru et kalınlıkları ve izolasyon kalınlıkları ne olmalıdır?

Kullanılacak bakır borunun et kalınlığı ve izolasyon kalınlığı, klimanın kapasitesine ve yerel standartlara göre değişir.

• Bakır Boru Et Kalınlıkları: Genellikle küçük çaplı borularda (1/4,3/8) minimum 0.80 mm, büyük çaplı borularda (1/2,5/8' ve üstü) ise 0.90-1 mm ve üzeri et kalınlığına sahip bakır borular tercih edilmelidir. TSE, EN gibi standartlara uygunluk önemlidir.

• İzolasyon Kalınlıkları: Enerji verimliliği ve yoğuşma (terleme) riskini önlemek için kaliteli kauçuk esaslı izolasyon kullanılmalıdır. İzolasyon kalınlığı minimum 11 mm olmalı, uzun hatlarda veya nemli bölgelerde 13 mm veya daha kalın izolasyon kullanılması tavsiye edilir.

3. Dış üniteye kaç elektrik kablosu gelmelidir?

Split klima sistemlerinde dış üniteye genellikle iki ayrı kablo hattı gelir:

• Güç (Enerji) Kablosu: Klimanın çalışması için gereken enerjiyi sağlayan kablodur. (Genellikle 3x2.5 mm² TTR kablo veya kapasiteye göre daha kalın).

• Sinyal (Haberleşme) Kablosu: İç ünite ile dış ünite arasında iletişim (kompresör çalışma komutu, sensör bilgileri vb.) sağlayan kablodur. (Genellikle 4x1.5 mm² veya 5x1.5 mm² TTR kablo kullanılır).

  Not: Bu bağlantı tipleri ve kablo kesitleri, klima markası, modeli (özellikle Inverter/On-Off) ve kapasitesine göre değişiklik gösterebilir.

4. Hazır klima altyapıları (tesisat) ne zaman yaptırılmalıdır?

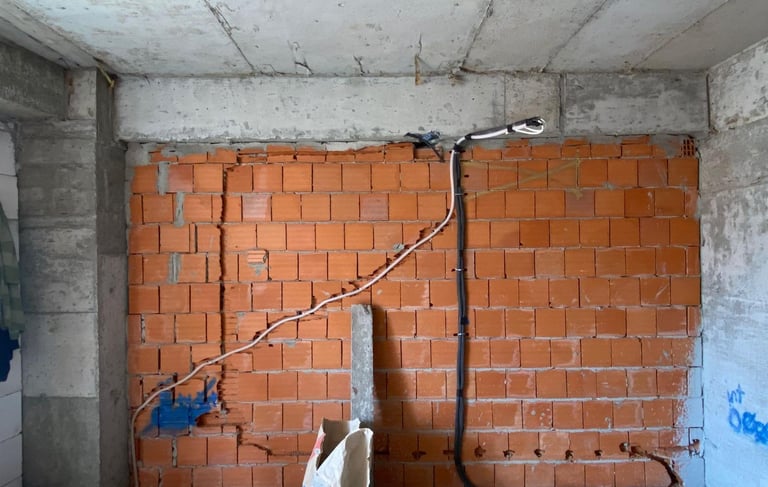

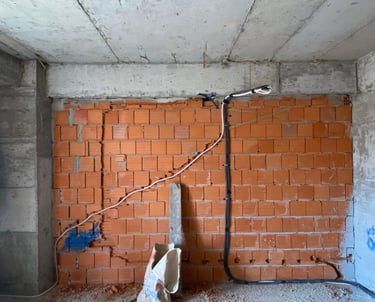

Klima altyapı tesisatı (bakır borular, drenaj hattı ve elektrik kabloları), binanın inşaat aşamasında, sıva altı ve zemin şapı atılmadan önce tamamlanmalıdır. Bu, boruların duvar ve zemin içine gizlenmesini ve estetik bir görünüm elde edilmesini sağlar.

5. Sıva altında bir kaçak meydana gelirse bakır boru kaynak yapılabilir mi?

Evet, sıva altında meydana gelen gaz kaçağı tespiti sonrasında, kaçağın olduğu bölge kırılarak açılmalı ve borunun ilgili kısmı temizlendikten sonra gümüş veya fosforlu bakır alaşımlı çubuklar kullanılarak sert lehim (kaynak) yöntemiyle tamir edilebilir. Tamir sonrası mutlaka tekrar basınç (azot) testi yapılmalıdır.

6. Ankastre klima tesisatımı sökebilir veya yerini değiştirebilir miyim?

Ankastre (sıva altı) klima tesisatı kalıcı olarak inşaat yapısına gömüldüğü için sökülüp çıkarılamaz. Tesisatın yeri de değiştirilemez; yer değişikliği gerekiyorsa yeni bir altyapı hattı (yeni borulama) çekilmesi gerekir. Mevcut altyapı hattının yerini değiştirmek ancak duvarın kırılması ve hattın yeniden döşenmesi ile mümkündür.

7. Hazır klima tesisatının avantajları nelerdir?

• Estetik Görünüm: Boru ve kablo hatlarının sıva altında kalması sayesinde iç ve dış mekanlarda kablolama görünmez.

• Uzun Ömür: Doğru malzeme ve işçilikle yapılan sıva altı tesisat, dış etkenlere karşı korunur ve uzun ömürlü olur.

• Hızlı Montaj: Altyapı hazır olduğu için, cihaz montajı (klimanın takılması) çok daha hızlı tamamlanır.

• Yapısal Bütünlük: Duvarlarda sonradan delik açma veya kırma ihtiyacını ortadan kaldırır.

8. Altyapı tesisatı azot testinde bırakılmalı mıdır?

Evet, klima altyapı tesisatı tamamlandıktan sonra, hatlardaki olası en küçük kaçakları dahi tespit edebilmek için yüksek basınçlı azot (nitrojen) gazı ile test edilmeli ve bu test basıncı altında, tercihen uzun bir süre (birkaç gün/hafta) bırakılmalıdır. Basınçta düşüş olmaması, sistemin kaçak yapmadığını gösterir.

9. Drenaj suyunu pis su giderine bağlayabilir miyim?

Klimadan çıkan drenaj suyu (yoğuşma suyu) temiz sudur (damıtılmış su gibidir). Ancak, koku problemini önlemek ve pis su hattından gelebilecek gazların sisteme girmesini engellemek için doğrudan pis su giderine bağlamak yerine, klozet, lavabo veya banyo süzgeci gibi koku tutucusu (sifon) olan bir gidere bağlanması ya da uygun bir dış alana tahliye edilmesi önerilir. Eğer pis su giderine direkt bağlanacaksa, araya mutlaka koku sifonu (kapan) konulmalıdır.

10. Dış ünite için bırakılacak alan nasıl olmalıdır?

Dış ünitenin verimli çalışabilmesi için:

• Serbest Hava Dolaşımı: Ünitenin etrafında (özellikle ön ve arka kısmında) serbest hava dolaşımına izin verecek yeterli mesafe (genellikle 20-30 cm) bırakılmalıdır.

• Sağlam Zemin/Duvar: Ünite titreşimi absorbe edebilen, sağlam ve düz bir zemine veya duvara monte edilmelidir. Titreşimi azaltmak için takoz kullanılmalıdır.

• Bakım Kolaylığı: Montaj yeri, periyodik bakım ve olası arızalara müdahale için kolay erişilebilir olmalıdır.

• Güneş ve Yağmurdan Koruma: Direkt yoğun güneş ışığından ve aşırı yağıştan kısmen korunabileceği bir konum idealdir.

11. Klima tesisatındaki bakır boru çapları neye göre belirlenir?

Bakır boru çapları, montajı yapılacak klimanın soğutma/ısıtma kapasitesine (BTU/h) göre klima üreticisi tarafından belirlenir. Yanlış çapta boru kullanmak cihazın verimini düşürür ve kompresöre zarar verebilir.

12. Tesisat hattı döşenirken nelere dikkat edilmelidir?

Borularda keskin bükümlerden kaçınılmalı, hatlar boydan boya kesintisiz ve kaliteli izolasyonla kaplanmalı, drenaj hattına doğru ve sürekli bir eğim verilmelidir. Elektrik ve sinyal kabloları bakır borularla birlikte aynı kılıf içerisinde veya düzenli bir şekilde döşenmelidir.

13. Klima altyapısı bittikten sonra cihaz takılana kadar boru uçları açık mı bırakılmalıdır?

Hayır. Bakır boruların ve drenaj hattının içine yabancı madde, nem veya toz girmesini kesinlikle önlemek için boru uçları hava sızdırmaz şekilde kapatılmalı (tapalanmalı veya lehimlenmeli) ve bu şekilde muhafaza edilmelidir.

14. İnverter ve On-Off klima için tesisat altyapısı farklı mıdır?

Temel bakır boru ve drenaj hattı aynıdır. Ancak Inverter klimalarda iç ve dış ünite arasında iletişim sağlayan sinyal kablosu (genellikle 4 veya 5 damarlı) zorunludur. Eski tip On-Off klimalarda sadece 3 damarlı güç kablosu yeterli olabilirdi, ancak günümüzde modern klima tesisatlarında standart olarak sinyal kablosunun da çekilmesi önerilir.

15. Klima tesisatında vakumlama işlemi neden önemlidir?

Vakumlama, tesisat hattı içerisindeki nemi ve yoğuşmayan gazları tamamen uzaklaştırmak için yapılan kritik bir işlemdir. Sistemde kalan nem veya hava, klimanın verimini düşürür, kompresöre zarar verir ve sistemin ömrünü kısaltır. Bu işlem, montajın son aşamasında cihaz devreye alınmadan önce mutlaka yapılmalıdır.
